1、概述

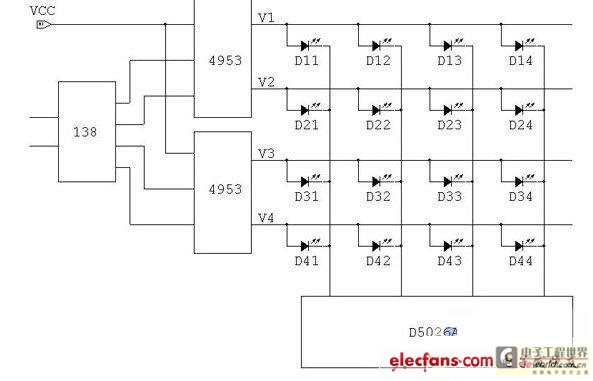

　　随着LED的亮度不断提高以及尺寸越来越小，更多的led显示屏进入室内将是一种趋势。然而，由于LED亮度及像素密度的提高给LED屏的控制及驱动也带来新的更高的要求。就一般室内屏而言，现在通用的控制方法均采用行列分控模式，即通常所说的扫描模式，其应用原理图见图1。

图1

　　图1是一个1/4扫的led显示屏原理图。其工作原理是在1帧图像内每行电源V1-V4按控制要求各开启1/4的时间。这样做的优点是可以更有效地利用LED的显示特性以及降低硬件成本。其缺点就是在1帧图像内，每行LED只能显示1/4的时间。如：帧频为50Hz时，每行的显示时间为Tm=1000/(50×4)=5ms.若采用更高的帧频或扫描级数进一步增加，那显示时间将会更短，如50Hz帧频，1/16扫描时，Tm=1.25ms.随着Tm 的变短，行电源波形的上升、下降沿的品质对系统的正常运行就将是至关重要的。

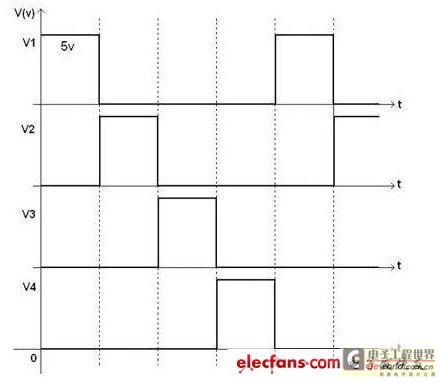

图2

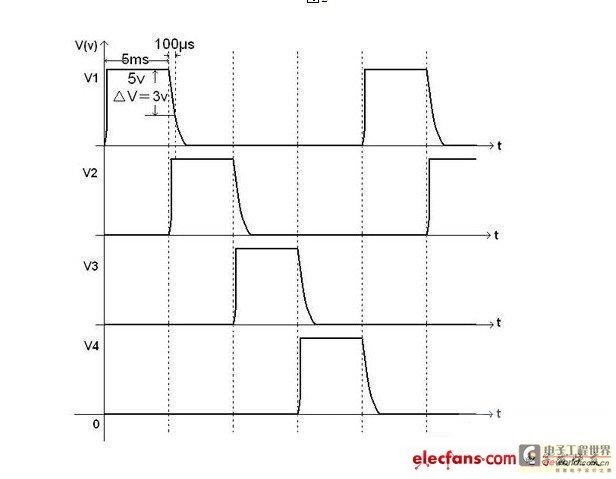

图3

3、解决方案
　　以上我们分析了扫描显示屏的拖尾原理，所以，要解决该问题必须从源头做起，必须减小重叠比。然而，由于4953天然缺陷，行电源的下降沿无论如何是无法靠4953自身来降低的。一种方法就是要外加吸收电路，这种外吸收的方法其效果与所投入的成本密切相关，要想取得好的效果，就要外加比较复杂的线路，这样做不仅增加了整机成本还给系统布线带来很多不便和困扰。

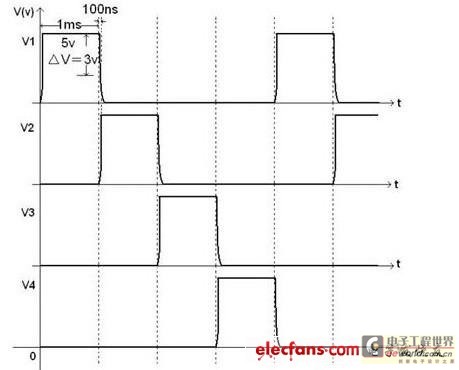

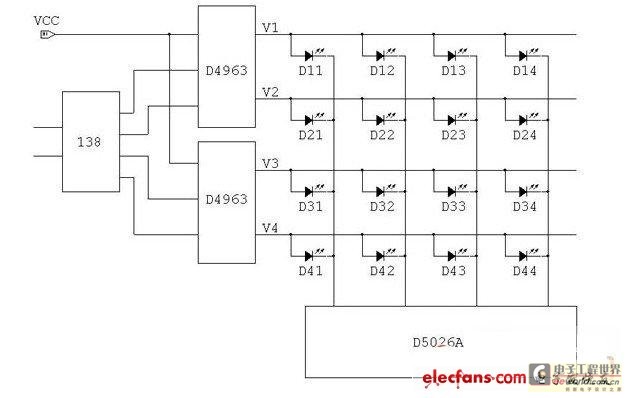

　　得倍电子针对以上问题开发了一款行电源控制专用电路D4963，该电路内部增加了吸收电路，使得在不需要任何外部吸收线路的情况下将其下降沿减小到100ns。应用线路与波形见图5、图6。

　　很显然，采用D4963 比现有的4953 下降沿减小了近千倍，应用方式与现有的4953基本一致，不许外加任何元件。这就使得扫描显示屏的设计更加灵活，在不牺牲帧频的前提下扫描级数还可以大幅增加，这将大大节省整机成本。我们以1/32扫描为例，若帧频设在250Hz时，仅重叠比Tn/Tm单项参数来看，Tn/Tm=0.0001/(1000/(32×250))=0.08%。毫无疑问，这种情形下LED扫描显示屏拖尾这个瓶颈问题将得到根本的改观。
