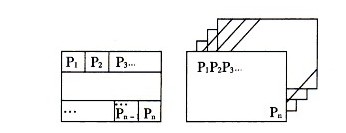

LED数据处理设计中，数据的存储有两种组织方式（图1）：①组合像素法（Packed Pixel Method）：即画面上每个像素的所有位均集中存放在单个存储体中；②位平面法（Bit Plane Method）：即像素的每一位各自存放在不同的存储体中。由于使用了多个存储体，它们可以一次同时读出更多的像素信息。从两种存储结构来分析，利用位平面结构有利于提高LED屏的显示效果。

图1 数据存储的两种方式

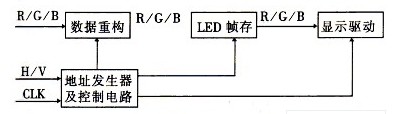

　　整个led显示屏显示控制电路结构框图如图2所示。其中，数据重构电路完成RGB数据的转换，将不同像素的同权位组合在一起，然后存放在相邻的单元中，从而以位的形式完成整个数据的重新组合。

图2 显示控制电路

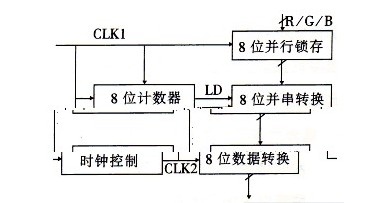

　　数据重构电路主要由四大部分组成：8位数据并行传送电路；8位并-串转换电路；8位数据锁存电路；8位加1计数器。R/G/B各8位数据由经同步处理后的像素点频打入并行锁存器，8位加1计数器输出进位脉冲LD，将8位数据同时锁存到8位并-串转换电路，由时钟控制电路完成并-串转换电路时钟的控制。数据经过重构后，一个存储体中不再是一个像素值，而是不同像素值的同权位。将所有的同权位存放在一起，从而构成以位为单位的位平面存储结构。在读出时必须按相反的规则取出各像素的相邻权值。

图3 数据重构电路

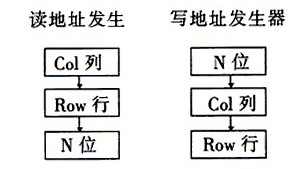

　　读写地址发生器必须满足严格的时序。对同一存储芯片来说，可将其分为N片（一个像素值用N位表示），每片表示一个位平面，像素经过转换向同一存储器写入时，首先写0位，再写1位，最后写N位。对于8Col×Row点阵的显示屏，每个位平面存有8Col×Row位。存储器内部组织取决于驱动屏体上像素管的逻辑连线关系。根据存储器组织，读地址发生器由列驱动行，再由行驱动位；写地址发生器则采用由位驱动列、列驱动行的方式，从而可以保证读写同步性，正确地同步显示原始图像信。

图4 地址发生器
