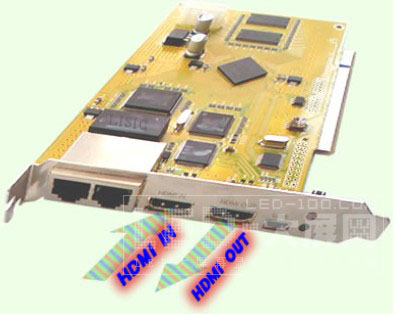

每个凌河（LISIC） 的发送卡（Transmitter ）有两个HDMI 接口如图1所示：

图1 凌河发送卡

　　LISIC 系统的发送卡硬件上有两个HDMI 接口，其中一个为输入的HDMI 接口，另一个输出的HDMI接口可以对其它Transmitter 或者Monitor 提供视频级联。例如：用户需要利用两个发送卡来拼接成一个1280*1152 的屏幕。可以让每个发送卡各带载1280*596 的面积。利用USB 接口将发送卡连接至PC（需要安装Adam5000 系统的USB 驱动）。通过SEVC大屏组态软件用户就可以进行设置了。具体设置方法如图2。

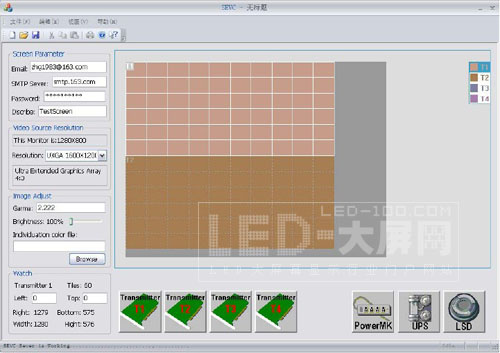

图2 SEVC大屏组态软件设置

 　　SEVC 软件允许用户同时连接最多四个Transmitter，用户可以通过Transmitter 上面的开关设置其在软件中的编号，但注意不要重复。图中可以看出两个Transmitter 各带载60 个箱体（箱体）。T1的左上角坐标设置成了（0，0），而T2 则左上角坐标为（0，576），这样就实现了两个Transmitter 的上下拼接。T1 和T2 的设置相同，以T1 为例如图3。

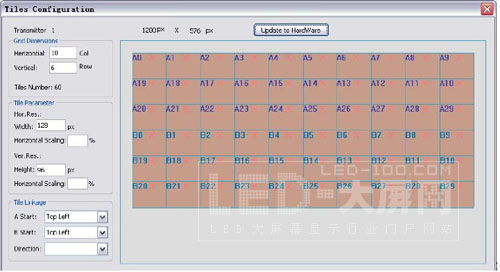

图3 led显示屏级联设置

　　图中可以看到，T1 横向10 个纵向6 个箱体，每个箱体 为128 X 96 点。A0 到A29 为T1 的A 口网线连接的30 个箱体，B0 到B29 位B 口网线连接30 个箱体。

　　只要分别点击T1 和T2 中的Update to Hardware 就可以设置参数并保存到Transmitter 的硬件存储器中了。硬件连接如图4。以后如果不改变屏幕组态，则无需利用SEVC 重新设置。

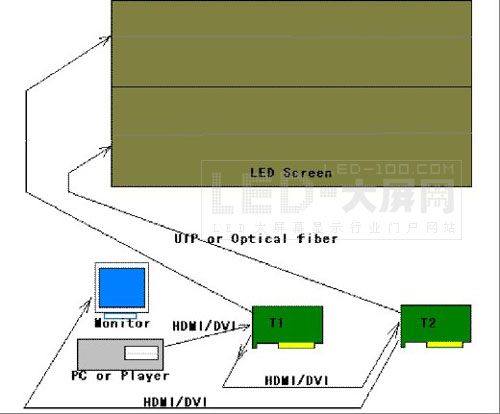

图4 凌河发送卡级联硬件连接
