BLACKSON大屏拼接处理器应用上海市水务局

    项目介绍：作为一项重大的政府水利监控项目，其对整个大屏控制系统应具有完美的整体性,高度可靠性以及简便的操作性，整个拼接系统选用了欧丽安42寸等离子屏（4x8），BLACKSON（巴可）HQ系列的4x8多屏拼接图像处理器和BLACKSON（巴可）的高带宽RGBHV矩阵(48进48出)，从而便利的控制会议厅的任意屏幕的缩放，叠加与拼接。

    产品介绍：BLACKSON（巴可）HQ系列的4x8多屏拼接图像处理器采用纯硬件结构，机箱采用EMI结构设计，有效防磁，防信号干扰。无PC操作系统。不会感染病毒致系统瘫痪，通电5秒就可以工作，可以硬开关机，内置图像拼接处理系统，可同时上30路DVI信号和30路高清视频信号共60路信号中的任意信号。可以播放多路实时动态高清视频图像，无停顿，拖尾现象。

    能够支持调整每个单屏输出的色彩变化，包括亮度，对比度，亮暗平衡的调整，可以对显示屏的显示边缘部分可以精调，画面4层图层叠加，单屏可扩展为24层电脑信号叠加。支持1920*1080输入，数字DVI接口高清信号输入、输出。根据需求可以定制分辨累率输出。可实现图像信号多窗口显示、单屏显示不同的画面，整屏显示单一信号大画面，窗口任意移动、窗口大小任意缩放、各信号窗口任意叠加、图像信号自动调整、预存场景自由调用、图像信号色差校正等功能。

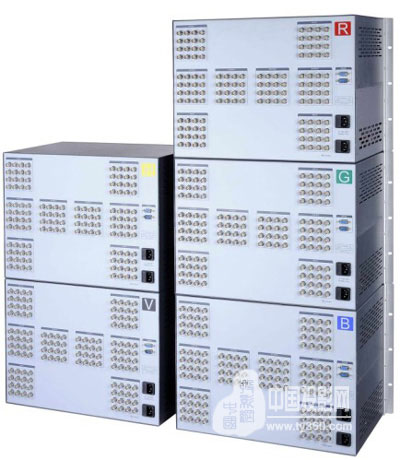

    BLACKSON（巴可）RGBHV矩阵切换器内部采用高带宽(500M)开关芯片，图像清晰无拖影；输入、输出带缓冲设计，行场的输出能力增强,电压达到5V;增强了抗冲击及输出能力；大大提高了抗躁声的能力及传输的距离。

    机箱采用EMI的结构设计，能有效的防止电磁辐射及电磁波的干扰，性能更加稳定；内嵌智能控制，采用了独特的处理方式，大大的提高了设备的切换速度；最大传播延时:5nS(±1nS);切换速度:≤50Ns;支持VGA～UXGA信号，最大可支持1920＊1440。

    BLACKSON(巴可)RGBHV矩阵切换器除面板和红外遥控操作外，还提供RS232控制接口，便于多台同型设备共联控制；具备掉电状态保护存储、开机自动恢复记忆的功能;金属标准3U机箱，支持机架安装。

   成果：本次项目实现了监控系统图像信号多窗口显示，单屏显示不同画面，单一信号显示整屏画面，可以任意移动、缩放、叠加窗口，图像信号自动调整、预存场景自由调用，操作方便，效果俱佳，收到上海市水务局领导们的一致好评！
