一、 概述：

　　传统LED 显示屏通过直接与电脑连接来修改显示信息， 因此无法实现屏幕信息的远程实时更新，也不能构建联网式的信息发布系统。

　　无线LED信息发布系统采用一种全新的更新屏幕信息的方式，基于GPRS/CDMA 无线网络技术，提供通用的RS-232接口，移动数据传输平台的LED多媒体信息显示与发布系统，在固定场所、移动设施中安装无线LED电子显示终端，实现对LED 显示屏的组网控制。无论是普通的文字条屏，还是大屏幕的图文屏，都可以通过无线信息终端，实现信息的远程实时更新。无论LED 显示屏放在何处，数量多少，系统的主控中心都能将信息准确、即时的发布到指定的某个或多个屏幕上。无线LED信息发布系统极大地增强LED 显示屏作为信息显示载体发布信息的灵活性和实时性，为拓展其应用发挥功效。

　　二、 应用范围

　　作为一种新的信息发布载体，无线LED信息发布系统具有广阔的市场和用途，可广泛用于政府、商业、交通、餐饮、建筑、旅游、体育、运输等行业和部门。

　　led显示屏还可用于旅游景点、集团企业、单位内部独立无线联网，从而实现多级、跨级、平级共享的无线信息发布系统。

　　三、 系统结构

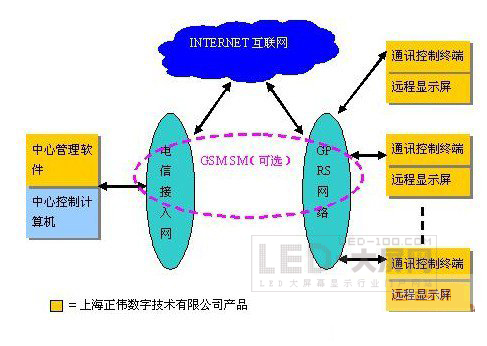

　　ZWINFO远程信息发布系统包括三个部分：中心控制计算机、无线通讯终端和led显示屏。系统示意图如图1所示。

　　图1中，金黄色为上海正伟数字技术有限公司ZWINFO信息发布系统产品。

　　显示屏设置在需要发布信息的各个远程位置，每个显示屏均配置一个信息发布终端，信息发布终端通过SM或者GPRS与中心计算机通信。采用GPRS方式时，终端通过GPRS方式连接到INTERNET互联网，同时，用于发布信息的计算机也通过专线、ISDN、ADSL、拨号等多种方式连接到INTERNET网络，通过互联网的沟通连接，中心计算机就可以以TCP/IP的方式与各个显示屏进行集中的数据传输和发布，无论显示屏是否放置在同一个城市、同一个区域，都可以在管理中心集中进行廉价的信息发布，实现信息发布的统一管理和维护。

　　系统可以方便不同地域或者众多显示屏的实时信息发布。

　　四、 功能特点：

　　除电源外无需任何布线，节省材料及施工成本

　　不受时间、地域、气候限制，屏幕可以随处放置

　　管理中心远程信息更新，无需任何现场操作

　　可以远程修改屏幕参数及更新屏幕信息

　　更新速度快，可以随时修改信息，与现场修改相比具有明显优势

　　信息更新可以统一对全部屏幕操作，也可以对任意一个或几个操作

　　运作费用低，与人工修改信息相比，没有后期使用成本

　　发布软件可以保存发布的信息和发布人信息，方便查询，便于系统维护

　　所有屏幕统一管理，维护，提高维护效率，降低维护成本

　　整个系统更可控、可靠，充分发挥系统的效率和优越性

　　通过修改软件提供其他需要的功能

　　五、 设备技术参数

　　ZWINFO远程信息发布终端的外形示意图如图3所示。

　　远程信息发布终端的接口和参数如下：

　　电源接口：直流5-16V;

　　SIM卡接口，3VSIM卡；

　　天线接口；

　　LED接口，DB9母接口；

　　输入输出控制接口，RJ45接口；

　　MICPHONE接口；

　　功耗：0.1-2W.

　　异步图文控制卡参数如下：

　　适用范围 单色/双基色

　　扫描占空比 1/4

　　最大控制点 124K （K=1024）

　　横向最大点 1280

　　纵向最大点 96

　　存储容量 标配512KB（最大可定制1MB）

　　时钟显示 有

　　串移时钟 仅支持16点1个CK

　　时钟频率 11MHz、5.5M、3.7M、2.8M

　　场扫描频率 >90Hz

　　供电电源 5V

　　六、 软件说明

　　ZWINFO远程信息发布系统的中心管理软件是与监控终端对接进行信息发布、终端控制、终端管理、信息管理的服务器软件。

　　中心管理软件运行在监控中心的服务器上，计算机可以通过多种方式连接到Internet上，信息接收终端通过Internet与该服务器建立TCP连接，或者直接通过GSM SM进行通信，这时可以使用正伟数字的ZWMODEM-SM无线短信收发终端。

　　中心管理软件主要完成对多个显示屏的管理、控制功能，对显示数据进行编辑储存。同时，通过该软件可以对所有的终端进行远程控制和远程数据采集。

　　中心管理软件还完成信息的储存和管理，终端的管理，信息定时更新等功能。可以对信息发布点设置定时发布。

　　在同一个中心软件上，可以对多个终端进行信息发布和状态控制。

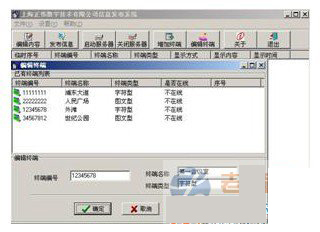

　　中心软件的界面如图4所示。

　　图表 2 远程信息发布统软件界面
