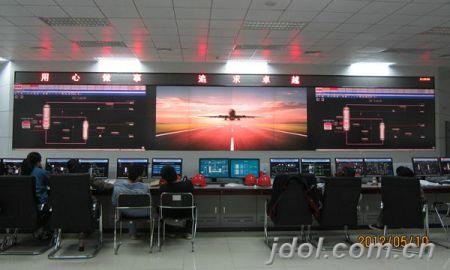

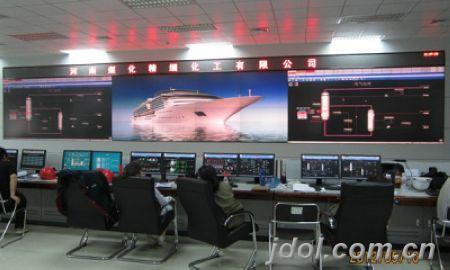

系统构成

　　拼接单元：60寸DLP背投拼接，LED光源标清

　　拼接方式：2*10

　　分辨率：1366*768

　　亮度：700cd/㎡

　　对比度：5000:1

　　处理器配置：20路高清输出，2路VGA信号输入，4路视频信号输入

　　附加配置：RGB矩阵：24路输入，24路输出；视频矩阵：32路输入，32路输出

　　led条屏：单基色3.75 led条屏，与大屏幕齐长

　　底座高度：1600mm  凹

　　系统优势

　　整套系统除拥有普通DLP拼接系统物理拼缝小、色彩分辨率高、全模块式结构设计、拆装扩容简单、使用寿命长等特点，其采用的LED光源更加值得一提，与传统的UHP光源相比，LED光源采用R、G、B三原色为光源输出，无色轮，色域表现力超强，基本可涵盖自然界中的所有色彩；色彩保持力也更胜一筹，实验表明，使用3，000小时内基本无色衰；另外，因其特有的结构设计，免去了后期更换灯泡和色轮的麻烦，超长60,000小时的使用寿命，减少了后期投入成本。

　　此外，基于河南鹤壁煤矿集团的需求，工程师在整套设备原有处理器的基础上配置了视频矩阵和GRB矩阵，为后期项目扩展应用提供了便捷，另外，DLP背投显示单元高度集成TNet解码节点，仅需一根网线的连接，就可实现端到端的以太网传输，实现“物联网拼接视频墙”。

　　项目意义

　　项目建成后，河南鹤岗生产监督、生产细节流程监控都做到了有“法”可依，对于规范生产、岗位分配、提高工作效率、应急事件处理都有较大意义，尤其对于安全生产来说，不仅可以对事故防患于未然，当紧急事件发生时，可通过大屏幕直观地了解现场，及时采取措施，最大程度降低事故的所造成的损失。
