聚积、诺瓦连手进化显示屏色彩DNA
编辑:清风 [ 2013-12-6 15:52:10 ] 文章来源:LED大屏网
LED显示屏

近年来,超密屏已经成为市场主流产品,不管是在展会或是商场,可见越来越多超密屏的展示与应用。为了能够贴近超密屏市场需求,聚积科技推出新一代专为超密屏设计的S-PWM芯片: MBI5152,并率先搭配诺瓦小间距显示屏解决方案,预计掀起超密显示屏市场狂潮。

聚积产品总监黄炳凯表示,这一次所推出的MBI5152,共有两大特色:第一是芯片提供0.5-20mA的小电流精准度。过去因LED灯发光效率较低,必须透过加大电流使显示屏亮度提升,但现今LED灯质量升级且超密屏多使用于室内的趋势下,反而驱动芯片的小电流精准度才是重点,因而聚积针对这样的市场需求,开发出市场最低0.5mA小电流驱动芯片。

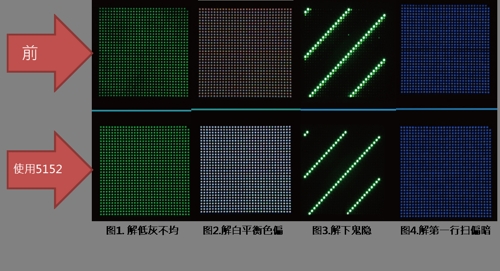

第二是优化显示屏色彩均匀度,解决多扫屏过去常见的问题:如下鬼影、低灰不均及白平衡色偏。MBI5152,搭配诺瓦小间距显示屏解决方案,透过创新技术使显示屏色彩能够被完美诠释,不再为恼人问题烦恼。

诺瓦[诺瓦]国外市场总监何国经说:「此次与聚积合作,透过诺瓦小间距显示屏解决方案,以友善接口让用户轻松操作,将有助于快速导入新一代超密屏所需的驱动芯片以及相关的控制技术和校正技术,[以及相关的控制技术及校正技术,]并满足市场对于超密屏最佳表现的期待,开创共好局面。」

显示屏市场上的波澜,超密屏最佳表现,将由聚积、诺瓦携手,改写您的期待。


关于聚积科技
聚信光电是由台湾聚积科技在中国大陆投资的独资公司,聚积科技是一家正在快速成长, 以技术领先着名的混合讯号集成电路设计公司, 主要产品包括各种创新的发光二极管驱动芯片(LED Driver IC),产品应用领域涵括发光二极管显示屏应用(LED Display)、发光二极管照明应用(LED Illumination)、发光二极管背光应用(LED Backlighting)、以及电源管理应用(Power Management)等。

  聚积科技在员工们不断的努力下,已成长茁壮为一家具国际竞争力的发光二极体驱动晶片(LED Driver IC)设计公司,已于2004年4月通过ISO 900:2000之品质认证,并以其PrecisionDrive™,Share-I-O™和S-PWM™等创新技术,异军突起,领先全球。
联系聚积科技
地址:深圳市深南大道6011號NEO綠景紀元大廈A棟21層H單元
电话:+86-755-82933360
传真:+86-755-82933306
邮箱:info@mblock.com.tw
详情请浏览:http://www.mblock.com.cn
