LED电子显示屏是集微电子技术、光电子技术、计算机技术、信息处理技术于一体的大型显示系统。它以其色彩鲜艳，动态范围广，亮度高，寿命长，工作性能稳定而日渐成为显示媒体中的佼佼者，广泛应用于广告、证券、信息传播、新闻发布等方面，是目前国际上极为先进的显示媒体。

     随着LED材料技术和工艺的提升，加之环保优势，LED在社会经济的许多领域得到了广泛应用，并成为现代化大型体育场馆的必备设施。LED大屏幕幕的宣传表达能力极强，可以满足赛场多方观众的视觉需要，同时通过多媒体技术显示比赛的实况，可以密切关注赛事进程，了解选手的成绩和精彩瞬间，能够很好的烘托和营造紧张、热烈的比赛气氛。

      二、系统概述

      本系统由多台计算机系统构成，分别是主机、局域网、控制器和大屏显示器，所有系统使用局域网相连。整个系统可以看成是一台显示来自计算机的多种图文、视频信息的巨型显示屏。

      显示屏是由N×M个显示器（背投显示）单元拼接而成的一种超大屏幕电视、影像、图文显示系统，根据实际需要，显示面积可不断扩充。在体育馆LED信息显示系统中，显示屏根据播放内容一般分为两种，一种是当前的比分，另外一种是现场赛事或者慢镜头回放。

      需要注意的是，体育馆电子显示系统跟其他显示系统有着很大的区别，它不仅仅是简单的播放既定内容，更是一个综合各种比赛的计分、图文、标语、视频等多媒体播放及运动员背景资料管理为一体的资讯管理中心，注重信息的同步与综合。

      因此，体育馆电子显示系统大都采用电脑局域网作为平台，裁判席、比赛计时器、电子屏幕均作为一个终端链接到同一个局域网上，实现实时信息与本地硬盘信息的灵活组合播放，在时间组合和空间组合上满足多样化的需求，达到资讯管理共用、控制方式简捷、便于系统扩充和维护。

      此外，由于体育馆的环境亮度比较亮、视距、视角比较大，因此体育馆的显示系统要能够全方位、清晰、及时、准确显示比赛的资讯，同时要求系统简单明了、准确快捷、便于操作的人机界面，支援多种体育比赛专案，符合各项体育比赛规则要求，便于维护与升级。

      三、系统功能

      显示、播放功能：

      实时显示视频、文字等图像，并可通过字幕机可实现图像与文字的叠加

      体育比赛信息和体育成绩公布功能：

      可满足各类体育比赛使用要求，针对不同比赛规则显示名次、成绩、记录成绩、比赛项目介绍等。

      比赛时钟功能：

      可根据比赛项目的不同单独设置需要的时间，并支持改变递增、递减、走时、清零、暂停、正计时、倒计时等操作，同时，还具有自动终场报警功能。

      四、解决方案

      体育场馆的大显示屏拼接规模巨大，如果没有一套功能强大的控制系统是无法满足系统庞大的数据处理。华北工控的嵌入式盒式电脑BIS-6520LC颠覆了传统的管理模式，更加适应现代大屏幕显示系统发展及体育场馆特殊需求。

      BIS-6520LC采用嵌入式设计，无风扇设计，全密闭结构，比赛场馆内和室外安装的LED显示屏都是通过它进行无间断的播放。系统能够提供丰富多样的视频、音频、图片、字幕（滚动字幕）等多媒体组合播放模式，可靠性和可操作性均高于传统的控制器，不染病毒，不死机，且管理简单、使用方便，是新一代的 LED大屏幕幕显示工具。

     BIS-6520LC特点：

     LED大屏幕幕控制主机

     ◆ LED大屏幕幕控制的硬件平台，体积小巧，结构紧凑
     ◆ 桌面型机箱，金色/蓝色/黑色，表面喷砂氧化工艺
     ◆ Intel915GM（910GMLE） + ICH6M，支持Intel Celeron-M 1.2 65nm工艺处理器
     ◆ 2条双通道 SO_DIMM支持DDRII 533/400MHz内存，容量最大可达2G
     ◆ 支持VGA显示输出，背面提供2个DVI口、一个串口、4个USB口、4个网口
     ◆ 355mm×194mm×50mm(W×D×H)

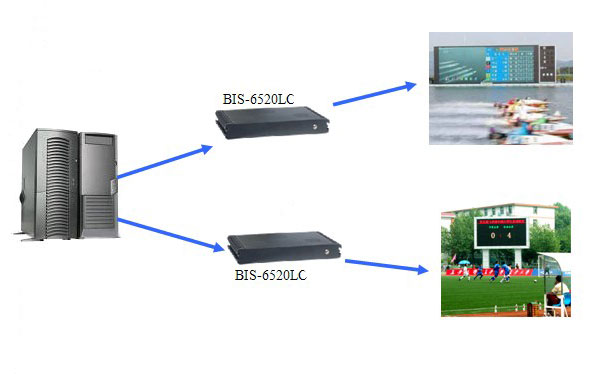

      五、网络拓扑


      六、优势

     .采用工业级板卡，具备良好的可靠性与稳定性
     .功能强大的处理能力，可以处理各种复杂的内容操作
     .支持格式广泛的播放内容
     .接口丰富，支持扩展操作，易整合、易维护
     .工作温度宽泛，在-20℃～60℃的室内外均可长时间无间断工作

      七、总结

      BIS-6520LC是华北工控针对大屏幕显示设计的专业解决方案，广泛使用于各类专业体育赛馆，同时支持各类文字、图像与视频的播放。该系统使用方便，功能丰富，组合灵活，已经成功运用于多个国内外体育场馆，支持过多项重大体育赛事的现场播放。
