随着技术和市场发展，led显示屏的点间距越来越小，但面积却越来越大，支持超大输出分辨率的LED视频处理器和拼接器迎合了此需求，越来越受到欢迎。带载能力达到水平3840点或垂直1920行的唯奥视讯LVP605、LVP505系列处理器产品正是其中的佼佼者。今天我们就这两款产品驱动超宽或超高led显示屏时需要注意的地方跟大家分享。
一、自定义分辨率设置范围
LVP605,LVP505自定义分辨率输出宽度最大为3840，输出高度最大为1920，但受限于处理器主芯片带宽，输出分辨率还遵循以下公式，
25999000 Hz< Dot Clock < 164999000 Hz
其中， Dot Clock = Htotal x Vtotal x 场频 ,
HTotal = 宽 + 184，
Vtotal = 高 + 45 ,
场频为23~60Hz可调。
从以上公式可以看出，由于带宽限制，场频60Hz时，输出为3840点宽时，输出高度最大为638，同样高度最大时，输出宽度最大为1214,如需要带更大的点数，只能降低场频。
二、使用限制
超宽或超高输出分辨率下，处理器主芯片工作在特殊状态下，因此，参数设置要有一定限制。如设置不当，在输出宽度超过1920之后，如输入宽度同样超过1920，LVP605,LVP505系列处理器输出有可能会出现下面图片所示的异常效果。

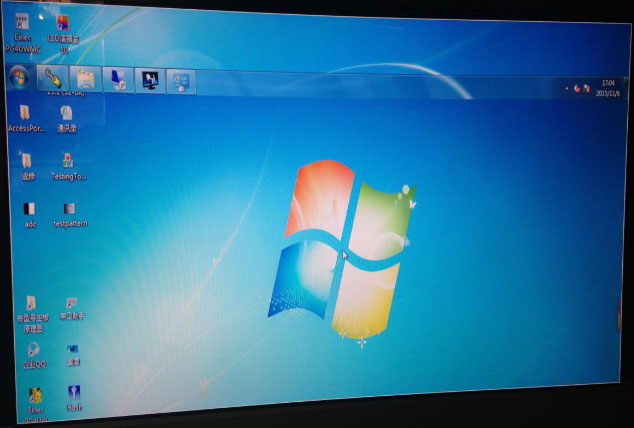

底部一行重复显示

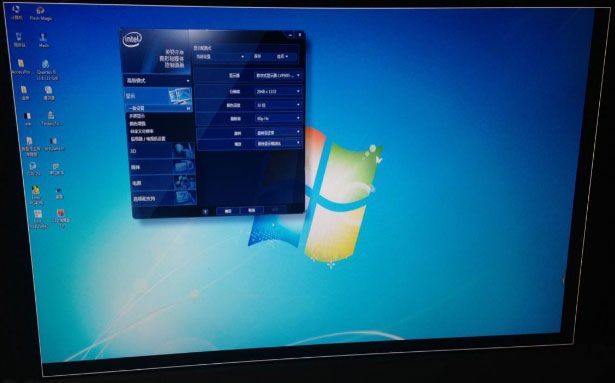

底部图像在顶部显示
不能全屏显示输入图像全部(底部缺失)
这是因为超宽或超高输出分辨率，对处理器来说是一种特殊的工作状态，是有一定限制的，具体为，当输出宽度和输入宽度同时超过1920时，处理器只能工作在局部显示状态，无法实现输入图像的全屏显示。
三、解决方法：
根据实际led显示屏分辨率选择使用对应的自定义输出分辨率和自定义EDID。以一个实际分辨率为2144*768的led显示屏为例，我们可以设置输出分辨率和自定义EDID均为2144*768和60Hz。这样，DVI输入接口的EDID加入了2144x768 60Hz的分辨率格式，电脑显卡即可输出对应的分辨率，既不会出现显示不全等画面异常，还能在led显示屏上实现清晰的点对点显示效果。
