现在，作为移动产品用显示屏使用的OLED屏和透射型液晶屏在室内画面清晰，但在阳光明媚的室外的视认性就很差。而且，屏幕在移动产品的耗电量中占很大的比例。作为解决这些课题的对策，日本半导体能源研究所开发出了OLED和反射型液晶相结合的混合型显示屏。在日前举行的显示器技术国际学会“SID 2016”上发表了相关演讲。该公司把这种显示屏称为“TR-Hybrid Display”。T代表Transmissive OLED，R代表Reflective LC。

这种混合型显示屏将OLED屏贴在反射型液晶屏的背面，在反射型液晶屏的部分反射电极上开孔，从孔中透过OLED屏发出的光。

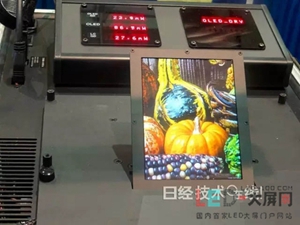

OLED的显示

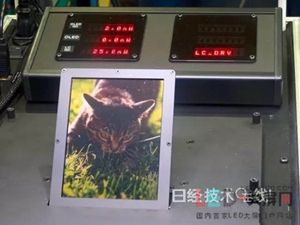

反射型液晶的显示

 制造技术方面，采用了柔性OLED显示器的剥离技术。首先，在搬运用玻璃基板上涂剥离层，在上面形成TFT。接下来，在TFT侧形成提取光的底部发光型OLED组件，利用平坦的膜覆盖，并在上面设置玻璃。然后剥开剥离层，去掉搬运用玻璃基板。最后，在去掉了玻璃基板的TFT侧张贴液晶彩色滤光片基板，注入液晶材料。

 试制的显示屏的画面尺寸为4.38英寸，像素数为768×1024。精细度为292ppi。开口率方面，液晶为76%，OLED为3.9%。为了进一步降低功耗，TFT采用既能低频驱动，也能驱动OLED的氧化物半导体IGZO。与平时的60Hz驱动相比，通过采用1/3Hz驱动，可将反射型液晶屏的耗电量削减至约1/180。

 另外，还优化了驱动方法。由此将OLED屏的显示对比度从1111:1改善为2850:1。OLED屏与反射型液晶屏独立驱动。OLED的每个像素（子像素）设置2个晶体管和1个电容，液晶的各像素（子像素）设置1个晶体管和1个电容器。

（来源：日经BP社）
