一、简介

1、LED晶片为LED的主要原材料，LED主要依靠晶片来发光。

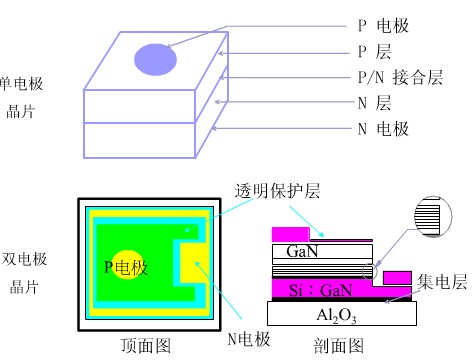

LED晶片结构

2、LED芯片是一种固态的半导体器件，就是一个P-N结，它可以直接把电转化为光。LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。

LED芯片结构

二、组成

1、LED晶片的组成：要有砷(AS)铝(AL)镓(Ga)铟(IN)磷(P)氮(N)锶(Ｓi)这几种元素中的若干种组成。

2、LED芯片的组成：由金垫、P极、N极、PN结、背金层构成（双pad芯片无背金层）组成。

三、分类

1、LED晶片

1）按发光亮度分：

A.一般亮度:R﹑H﹑G﹑Y﹑E等；

B.高亮度:VG﹑VY﹑SR等；　

C.超高亮度:UG﹑UY﹑UR﹑UYS﹑URF﹑UE等；　　

D.不可见光(红外线):IR﹑SIR﹑VIR﹑HIR ；　

E.红外线接收管:PT；　

F.光电管: PD。

2）按组成元素分：

A.二元晶片(磷﹑镓):H﹑G等；　

B.三元晶片（磷﹑镓﹑砷）:SR﹑HR﹑UR等；　

C.四元晶片(磷﹑铝﹑镓﹑铟):SRF﹑HRF﹑URF﹑VY﹑HY﹑UY﹑UYS﹑UE﹑HE、UG

2、LED芯片

1）根据用途分：大功率LED芯片、小功率LED芯片两种； 　

2）根据颜色分：主要分为三种：红色、绿色、蓝色（制作白光的原料）；

3）根据形状分：一般分为方片、圆片两种；

4)根据大小分：小功率的芯片一般分为8mil、9mil、12mil、14mil等
