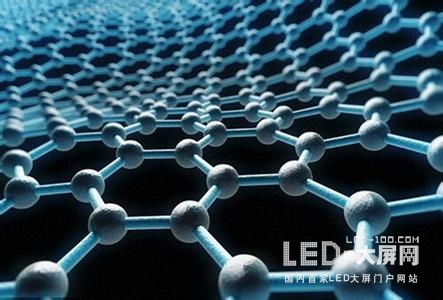

灵活，清晰，极其坚固的石墨烯是热和电流的杰出导体，这使得它成为下一代电子设备的热门材料。在这方面，研究人员第一次使用石墨烯制造OLED电极。这可能会导致一系列新的组件，包括更好的触摸屏和更高效的太阳能电池。

　　附着到OLED（有机发光显示器）的电极约2cm x 1cm（1/2英寸 x 1/4英寸），使用化学气相沉积（CVD）工艺制造，其中甲烷和氢气被泵入真空室中，铜板被加热到800℃（1,472°F）。其中，两种气体之间发生化学反应，并当甲烷溶解到铜中时，其在表面上形成石墨烯原子。一旦该层充分形成，使整个装置冷却，施加保护性聚合物片，然后化学蚀刻掉铜以显露纯石墨烯的单原子层。
　　Fraunhofer有机电子学，电子束和等离子体技术FEP项目负责人Beatrice Beyer博士说，“这是极苛刻材料研究和集成的真正突破。虽然这不是第一个在其构造中使用石墨烯的柔性显示屏，但它首次引入OLED技术，向全色屏幕和快速响应时间迈出一大步。”
　　从导体，到超级电容器，太阳能电池和一系列其他电子设备，石墨烯被广泛应用，这种材料制成的显示屏改善光伏电池，可穿戴设备，柔性纺织品和医疗器械的寿命，耐用性和可用性，这项研究可能导致这些领域在不久将来有突飞猛进的发展。
