美国和韩国研究人员组成的国际研究团队发表了一种新型的nanoLED，据称具有前所未有的亮度级，可同时用于作为光发射器与光探测器，以及包括实现新型态的互动显示器等。

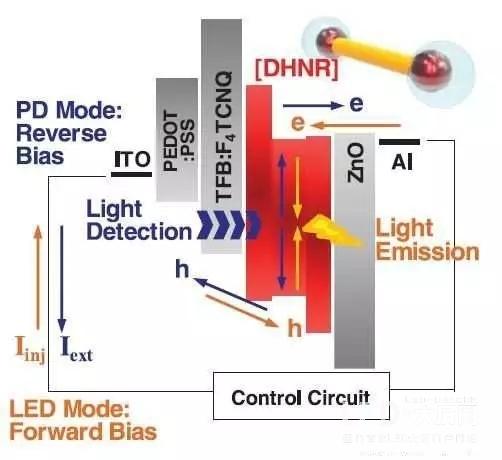

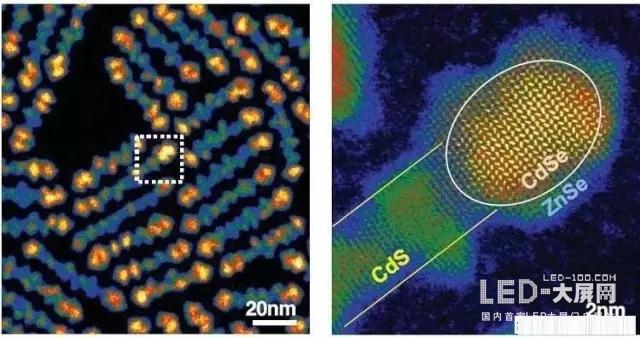

    这种经全溶液处理的双异质接面奈米棒(DHNR)光响应LED包括量子点直接在奈米棒中接触两种不同的半导体材料。在此配置下，量子点根据电压偏置，可增强辐射复合(有利于LED)或导致光生载子的有效分离。在这些非等向奈米棒中的分层结构可以分别单独调整，以便在单一组件中微调重组与电荷分离，从而使单个奈米棒够电致发光，并产生光电流。一旦在两电极之间适当地堆栈这种奈米棒，可经由简单地改变电压偏置(正向或反向)，将奈米棒配置成为在发光模式与光侦测模式之间切换的画素。该组件据称拥有低导通电压(约1.7V)，以及超过80，000cd/m 2的最大亮度，并可在显示器相关亮度方面表现出低偏压和高效率。

    研究人员还发布该组件在2.5V偏压下，能以1000 cd/m2的亮度支持8.0%的外部量子效率。在另一项实验中，研究人员操作10×10画素的DHNR-LED数组，作为现场光侦测器(在反向压下)，并结合一个可提供正向偏置至任何画素侦测入射光的电路板。藉由以次毫秒级的时间交替正向和反向偏压，它们能够在照明数组时，连续“读取”光侦测画素。该实验让研究人员认为，透过整合简单的控制电路将任何侦测到的讯号转换为亮度调整，即可轻易地实现几项新的显示特性。例如，可以因应外部光强度的变化而自动调整亮度。但是，由于光侦测可在画素级执行，补偿屏幕上的阴影，或侦测到手指接近并被解读为新的免触控指令。而非这种DHNR-LED的单个画素感测能力，或可以支持屏幕的直接成像或扫描。此外，DHNR光响应LED中的光侦测类似于光电(PV)效应，显示器可从环境光源采集或清除能量，而不需要整合分离的太阳能电池，而使显示器更高效。
