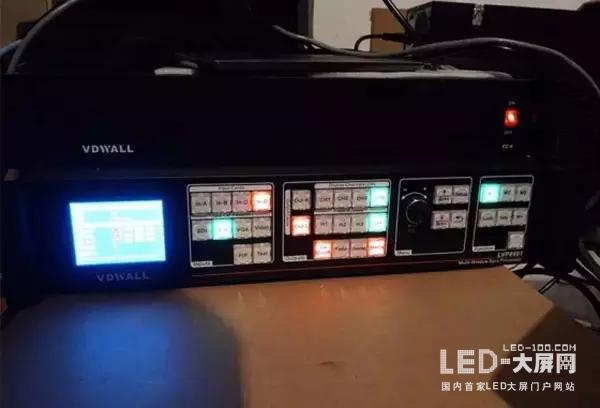

阳春三月，草长莺飞，LED小间距彩屏也在世界各地相继绽放。近日，在武汉某售楼总部，一块P2小间距屏被绚丽点亮，亦真亦幻展露超高清4K风采，与百花竞相争艳。而此次项目中采用的LED视频处理设备便是唯奥视讯LVP8601多画面同步拼接器。

现场条件

P2.5 小间距led显示屏

分辨率：2688*1536

显示要求

1.需完成对led大屏幕的同步显示拼接，并能够与视频矩阵、中控进行配合使用。

2.4路高清数字视频信号同时显示上屏，每路信号画面可任意漫游。

3.预存多种场景，需要时可一键调用、无缝切换。

实现方案

将led大屏幕分成“田字形”的4个区域进行拼接，每个区域用LVP8601的L输出板的一个通道进行控制，4个通道完成对LED整屏的同步拼接显示。输出板K用来做4画面，从而实现4路高清数字信号同时上屏和任意漫游的效果。

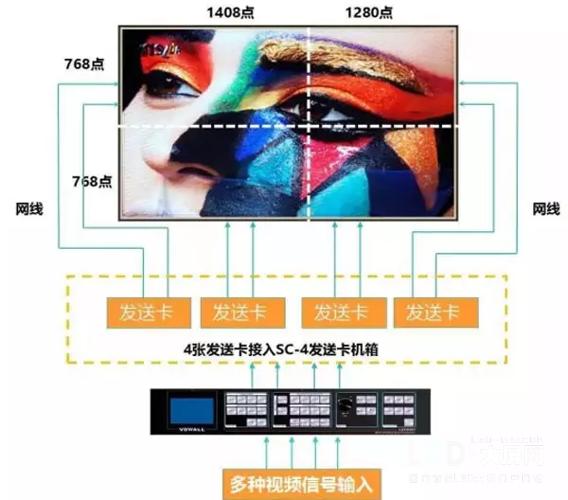

接线图

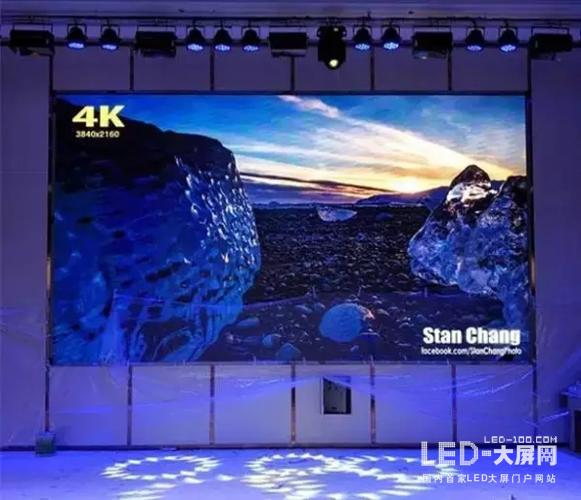

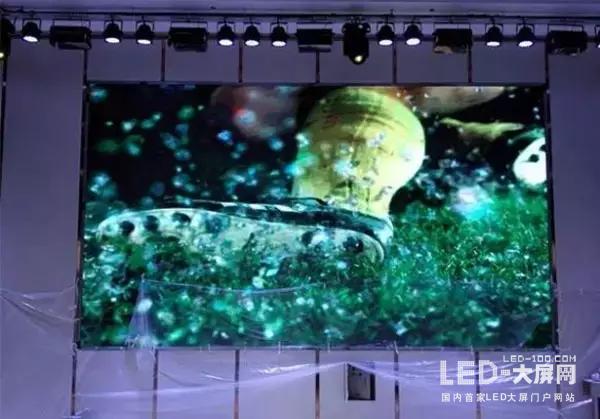

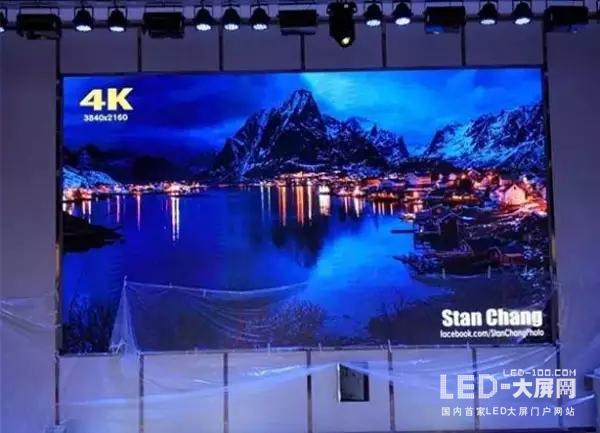

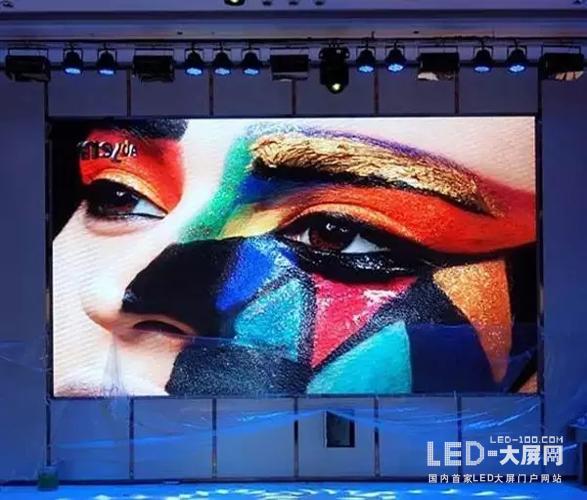

显示效果
