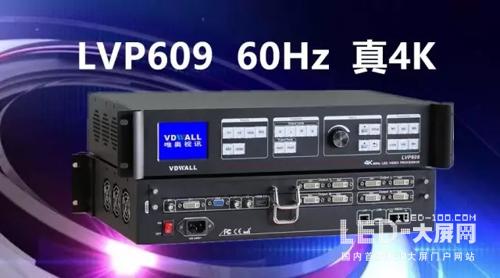

LVP609 4K2K_60Hz LED视频处理器：目前行业仅有的一款专门针对于小间距大分辨率LED屏的真4K2K_60Hz LED超高清视频处理器。HDMI2.0单口接收4K2K_60Hz超高清视频信号，4K2K视频点对点同步显示，单机最大带载高达1600万像素点，4个“任意”，将LVP609的超强性能淋漓展现。LVP609,与强者为伍，与“视”界较真！

任意输入

CVBS, VGA,DVI ,HDMI2.0,SDI输入接口，支持UHD/FHD/HD/SD的任意输入分辨率

任意切换

各路输入信号之间完全无缝、淡入淡出切换

4K2K输入任意显示区域截取

LVP609的任意输出端口可以截取4K2K 60Hz输入图像的任意大小和位置

输出任意大小图像

LVP609的任意输出端口可以输出1920x1080分辨率以内的任意大小和位置的图像

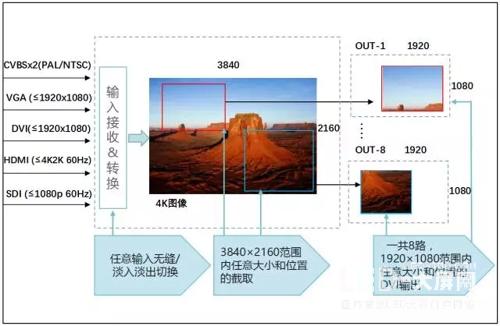

LVP609工作原理图

LVP609应用方案

4K2K点对点显示、全屏显示一键切换

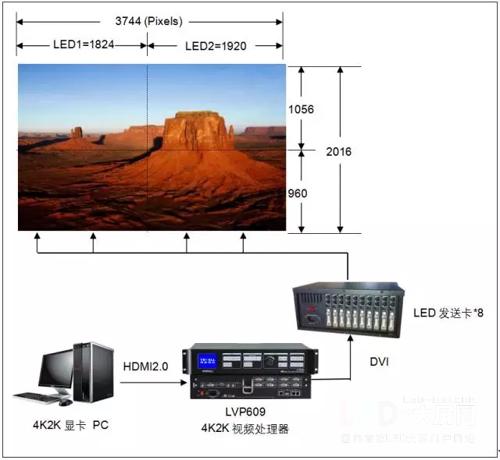

1）系统框图

2） led显示屏

led大屏幕像素点阵为3744×2016，分成4块LED小屏，使用4套发送卡控制，像素点阵分别是：

LED1=1824×1056

LED2=1920×1056

LED3=1824×960

LED4=1920×960

3） 显示要求

led大屏幕点对点显示

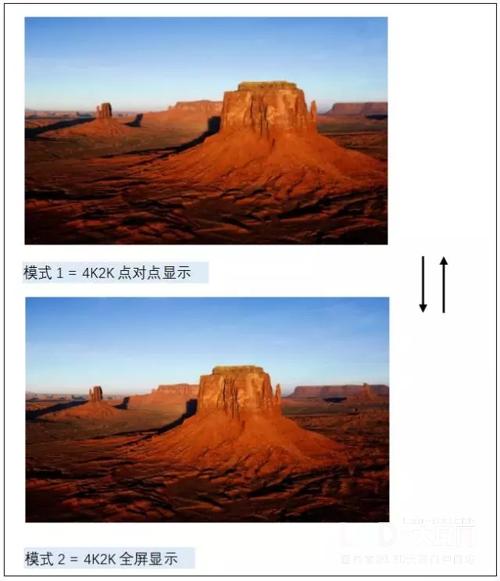

led大屏幕点对点显示、全屏显示一键切换

4）显示效果

5） 显示特点

4K2K_60HZ单个HDMI2.0接口输入

4K2K点对点显示、全屏显示一键切换

6） 典型应用

小间距、超高分辨率led显示屏，视频会议、电视多功能厅，租赁，展示展览等场合

任意格式输入信号无缝、淡入淡出切换显示

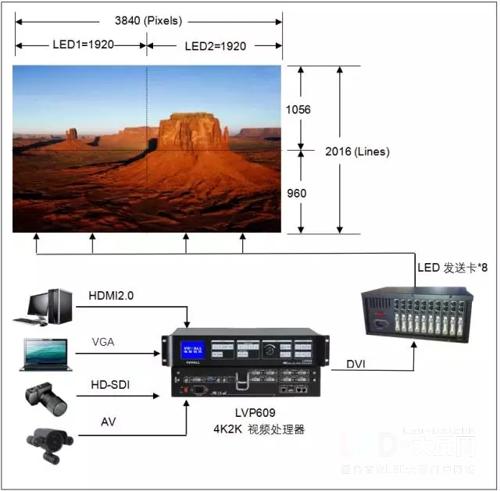

1）系统框图

2）led显示屏

led大屏幕像素点阵为3840×2016，分成4块LED小屏，使用4套发送卡控制，像素点阵分别是：

LED1=1920×1056

LED2=1920×1056

LED3=1920×960

LED4=1920×960

3）显示要求

4K2K LED屏点对点显示

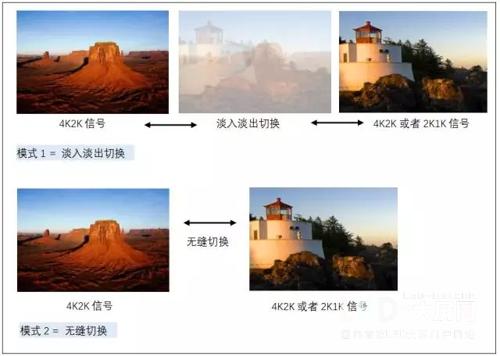

4K2K输入信号与数字1080P输入信号及模拟AV输入信号无缝、淡入淡出切换

4）显示效果

5）显示特点

4K2K单个接口输入

两个4K2K或者2K1K输入信号无缝、淡入淡出切换

6）典型应用

小间距、超高分辨率led显示屏，视频会议、电视多功能厅，租赁，展示展览等场合
