理论上，单一图像处理通道，故障率低于1/100，远不能确保万无一失。而采用备份图像处理通道，则故障率低于（1/100）×（1/100） = 1/10000 （万分之一）！

唯奥视讯LVP609 特别的同步备份功能，为实现LED 显示系统的图像处理通道的备份处理提供了强大支持！

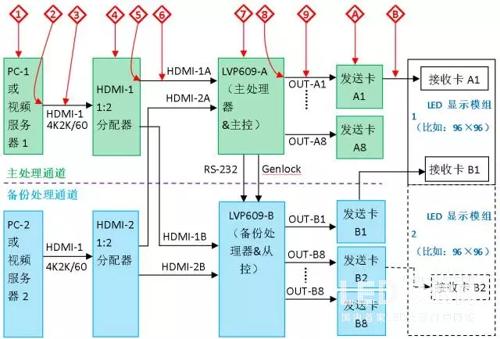

一、系统备份原理框图

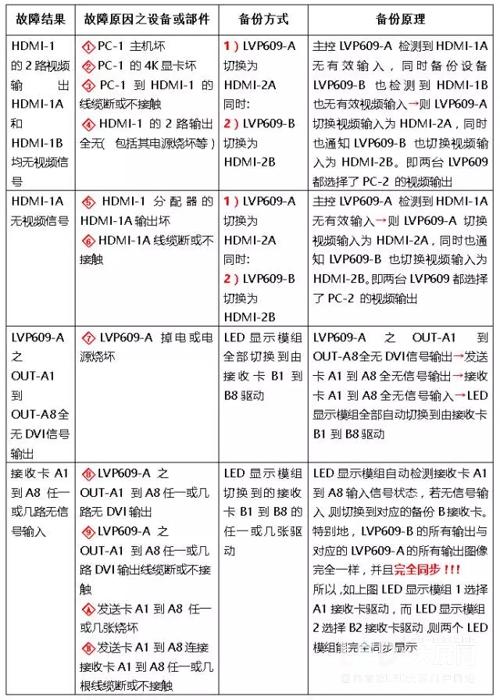

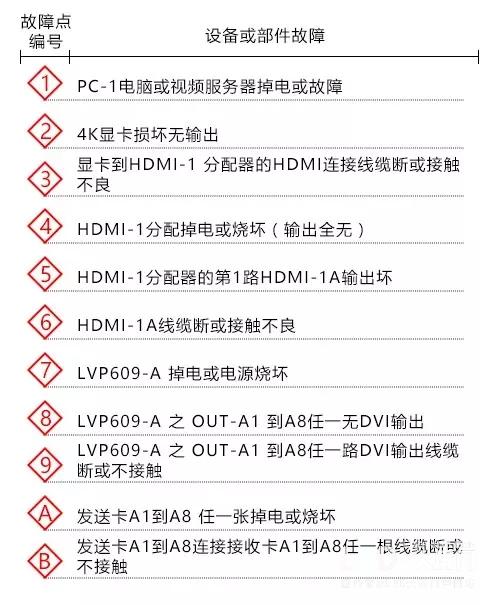

二、系统备份

三、LVP609实现同步备份的关键功能

1、 LVP609支持Genlock 同步锁定功能

主处理LVP609输出Genlock 帧同步信号，作为备份LVP609的外同步信号。由此，两台LVP609则以相同的帧节拍同步采集、处理和输出视频图像，所以两台LVP609的所有输出视频都完全帧同步。

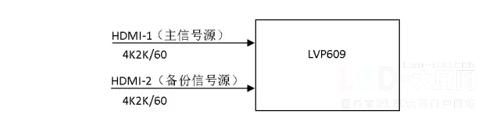

2、 LVP609 支持2路HDMI2.0 输入

两路HDMI2.0接口，支持最高4K2K/60Hz的超高清格式。由此，我们可以把HDMI-1作为主信号源，而把HDMI-2作为备份信号源

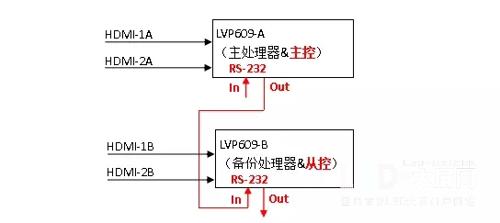

3、LVP609的RS-232串口通讯控制为级联环接方式

由此，我们可以设置主处理LVP609为主控设备，而备份LVP609为从控设备。主控LVP609可以通过RS-232命令设置和控制从控LVP609，比如发命令给从控LVP609，让从控LVP609切换选择视频输入信号为HDMI-2B
