在《如何鉴别真4K和伪4K》文章中，我们提到过真4K视频处理器LVP609 Genlock级联方法，现在正好有二则案例为大家进行演示下。

案 例   一

现有一块小间距led显示屏，分辨率为5376*1792。

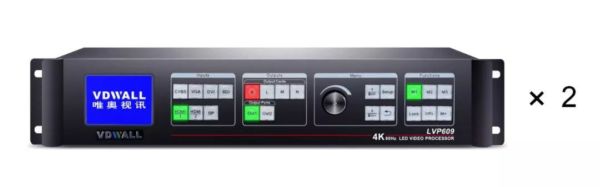

根据客户要求，需要做LED屏与电脑画面点对点显示，根据上篇文章提到当屏幕分辨率超过3840*2160时，需要LED屏点对点显示电脑画面，可以采用2台LVP609 4K2K@60Hz处理器进行Genlock级联。

该方案中2台LVP609级联拼接配合AMD W7100多屏输出显卡（最大四路DP：3840*2160_60Hz）方案中采用了AMD W7100两路DP进行配合使用。

将5376*1792按照实际箱体分布拆分为左，右两个部分，分辨率都不超过3840*2160范围，每个部分使用一台LVP609进行控制，信号源（电脑）给出两路4K2K@60Hz信号分别给两台处理器，通过处理器截取对应大小，让LED屏点对点显示达到最佳效果；

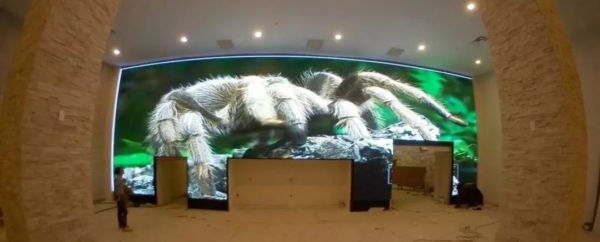

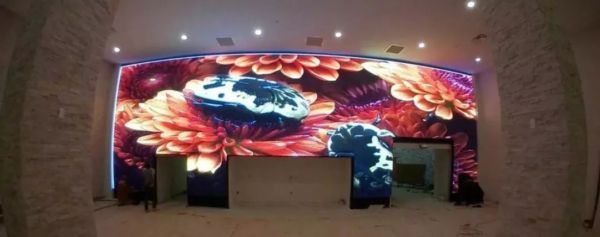

显示效果

案 例   二

印尼雅加达Menara Astra大厦室内有块P2小间距led显示屏，分辨率为9984×2376。

该屏幕主要用于展览与播放广告，由于屏体比较宽大，需用三台LVP609 4K拼接器做级联拼接，以做到超高清播放显示。

将显示屏水平分成三部分，每部分均由一台LVP609带载，每块区域带载完成后，通过多屏显卡做融合拼接，实现整个大屏拼接。

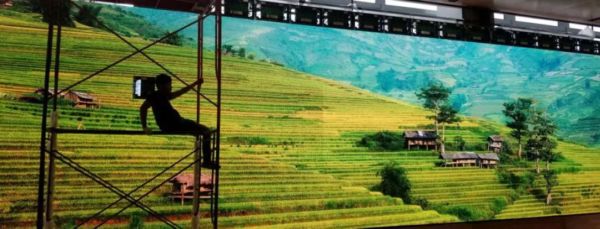

显示效果
