led显示屏的实际显示效果直接影响了人们对其的接受程度，在这一点上led显示屏与其它显示屏如CRT和液晶显示屏并无区别。人们根据对传统显示屏的印象往往很容易察觉出显示效果是粗躁还是细腻，自然还是生硬。led显示屏的实际效果已成为现阶段各生产厂商关心的重要方面。控制系统的扫描方法对显示效果的影响，阐述了扫描参数与亮度，对比的，闪烁和颜色校正之间的关系。

　　常用灰度实现方法是占空比方式。这一点的依据来源于HVS（人眼视觉系统）的特性：人眼视觉对于光的刺激从感觉上会有一段残留时间，在该段时间内，若有别的光刺激到达视野内的其他场所，从感觉上会产生与前面的光线同时达到的效果，假如后续的光刺激到达同样的场所，其感觉的强度会被叠加（被积分）。将LED灯管恒流驱动，如果在上述时间间隔内，以宽度不同的一系列脉冲控制LED发光，人眼感觉到的光强就是这一系列的光刺激强度的和。LED所具有的快速响应特性可以使脉冲频率高达数十兆赫兹。因此，控制LED点亮所占时间比，即可控制人眼感受的亮度。例如用1MHZ,占空比为25%,峰值电流为100mA的脉冲去驱动LED,与用25mA的直流驱动相比其感受的亮度是相同的。

　　常用灰度实现方式采用占空比方式，比方说实现28即256级灰度的方法如下：各个段的时间长度按照1:2:4:8:16:32:64:128来安排。要显示某级灰度的数据，只需要在相应的时间段内点亮LED,如22级灰度即可在第2,3,5时间段点亮LED,连续扫描后即可得到稳定的带灰度的图象。对于4扫的控制电路，将每桢时间分为4段，每段时间内扫描屏体的一线。每段时间内再将LED点亮时间按照1:2:4:8:16:32:64:128来安排，在每线过程中一次将所有灰度扫完再扫下一线。

　　假如桢频是F,一个n位二进制数D=[D0, D1,…Dn-1,]表示显示灰度，那么对同一个像素点可以通过n场分别以D0, D1,…Dn-1,对应的占空比D0/20, D1/21,…Dn-1/2n-1循环显示（如图三所示）， 那么最小的时间周期与桢频的关系是：TC*4<1/F,其中TC=（∑2i+n-m）*T,i从0到m-1,n≥m .各个控制器厂家的编码略有不同，但基本上遵行上述规律。

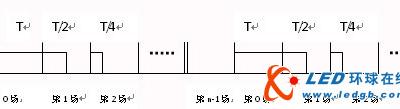

　　图三 一种led显示屏灰度编码导通时间示意图

　　为了满足显示的效果，4段扫完的总时间不能大于18ms.这就要求最小灰度级的导通时间Ton,必须足够小。随着led显示屏的灰度级数设置得越高，Ton就变得更小了。最新的高速数字电路的处理速度完全能够满足16BIT灰度级数的信号编码处理能力。但是目前决大多数的模块信号传输带宽，恒流驱动芯片传输带宽却是满足不了这么快的信号速度。传统恒流芯片的带宽和传统LED模块信号传输路径带宽已经成为led显示屏高灰度显示的技术瓶颈。当然对于实际的低灰度信号的起辉效果变得也更加恶劣，基本上是亮度成随机不一致性分布。
