本文探讨的主题”led显示屏低灰信号起辉条件” ，是一个目前显示屏行业标准里没有规定，而实际生产工程中又必须直接面对的一个技术问题。一方面，部分led显示屏厂家追求的高灰度，高刷新频率，高显示密度的显示效果；另一方面又努力强调低成本，采用一些技术参数达不到设计要求的部件。这种做事方式势必导致一种相反的结果，实际上led显示屏的显示效果与期望的显示效果背道而驰。
我们一致认为led显示屏根据实际的显示环境亮度需要规定一个比较恰当而合理的低灰信号起辉值规范是非常必要的。这既符合整个led显示屏产业链良性协作整合，也符合绝大多数消费者地实际利益。
自上世纪90年代以来，led显示屏逐渐在生产生活中大量使用。伴随着led显示屏的高速发展，在显示屏行业内也涌现出一批优秀企业，例如柏狮、雷曼、利亚德等LED显示行业的领军企业，在技术研发，质量管理体系的建设，处在行业的领先位置。
led显示屏的发展经历了单色显示，灰度显示，全彩显示的发展历程，目前正朝着高一致性、高灰度级、高显示密度的高清晰显示方向发展。人们总是期望事物的完美，LED屏也不例外，在各个方面人们不断改进技术，提高性能，以使LED屏获得生动逼真的显示效果。实际工程中，led显示屏的各种参数，如灰度和场频等，虽然各个公司依照不同的理解而采用的数值有所不同，但事实上无论是单色屏、双色屏、灰度屏，还是全彩屏，led显示屏各种设计参数的选取并不是随意的，而是有许多限制条件的，在设计中反复的选取参数还是有某些设计原则需要遵守的。LED显示技术发展的十几年中，新器件和新技术不断采用，制造成本逐渐降低，生产分工不断细化，但大量应用的同时也暴露出LED显示技术若干缺陷，总体上来说技术尚未成熟，标准尚未完全建立。led显示屏行业国家标准（SJ/T11281-2007），已经对显示屏产品的相关技术参数进行合理规范，但是涉及到显示屏发光的二极管LED、电源系统、控制系统和结构组件等显示屏部件产品方面，还需要进行更深入的标准化研究和相关规范文件的产生。
用于室外或半室外的led显示屏的观看环境亮度较高，所以信号亮度必须与背景有亮度差（比）。一般情况，如果是文字可以是2：1，如果是图像其中还有差别，经验上10：1是容许的最低限度，20：1是标准，希望在40：1以上。行业测试标准中关于亮度等级的定义是：室内环境照度为100×（1＋10％） LX和室外环境照度为10000（1＋10％）LX条件下，亮度等级达到20级以上的显示屏归入C级（最高级）。“led显示屏低灰信号起辉条件”与 led显示屏实际显示使用环境条件相结合，通过对系统，电源，恒流驱动，LED开启参数等驱动条件的研究，尽快制定出更加合理的芯片，系统，电源和LED 灯管的行业检验标准，是整个行业所期盼的。在led显示屏厂商逐渐追求led显示屏高灰度显示的趋势之下，讨论led显示屏低灰度起辉条件的合理性变得更加迫切。
led显示屏的模块驱动电路，一般包括静态和动态驱动两种电路拓扑，如图一和图二。图像（视频）信号通过控制器将控制信号进行串行编码后，串行图像数据（OE,LAT,SDI,SCLK及SDO）通过恒流IC级联的方式进行传输分配，恒流IC将串行图像信号进行串并转换后去驱动LED点阵中的每位LED 灯管；LED灯管正端供电电压正常条件下,恒流驱动IC的输出通道在有效图像位驱动信号的作用下进行开启和关断，从而达到驱动LED点亮和熄灭的功能；恒流驱动IC的电流通过外置电阻REF来调节，通过改变REF的值来实现电流大小的调整。简单地从图一和图二的电路来看，影响LED点亮的直接因素包括：图像（视频）的位驱动信号，LED灯管，点阵模块的供电，恒流IC的信号驱动特性，LED点阵模块的电路设计等因素。本文就从这几个方面的技术特点阐述 led显示屏低灰度起辉条件。同样条件下，由于动态和静态扫描的电路相比，动态电路要求的扫描最小时间更短，低灰度起辉的条件更加严峻，所以本文就以 1/4扫的动态驱动电路为例来简单讨论。

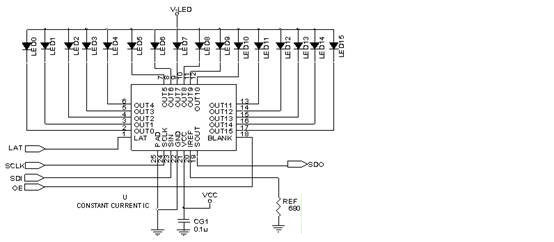

图一，led显示屏静态恒流驱动电路图

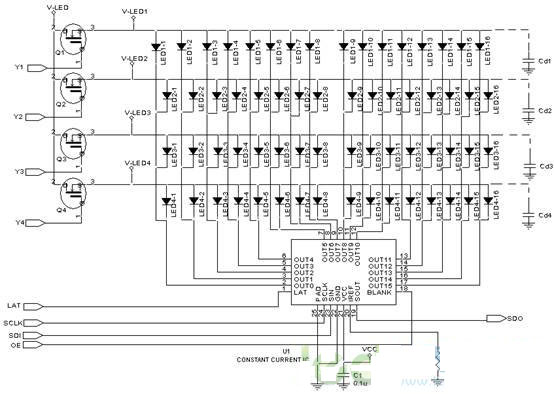

图二 led显示屏动态1/4扫恒流驱动电路图
